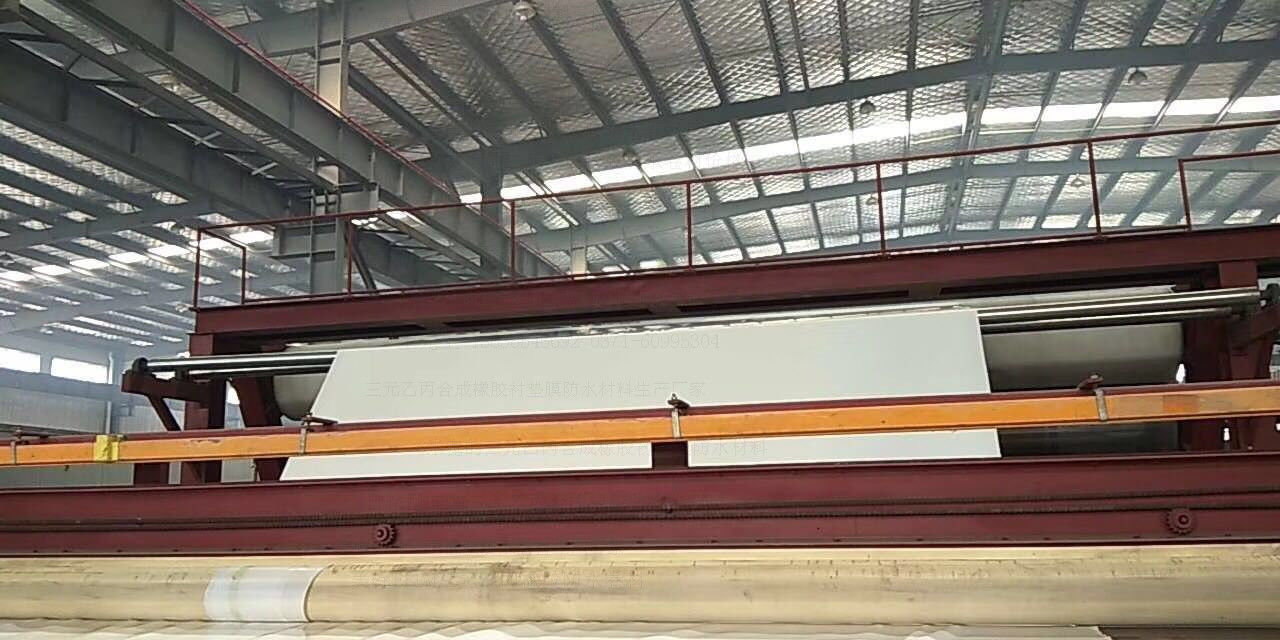

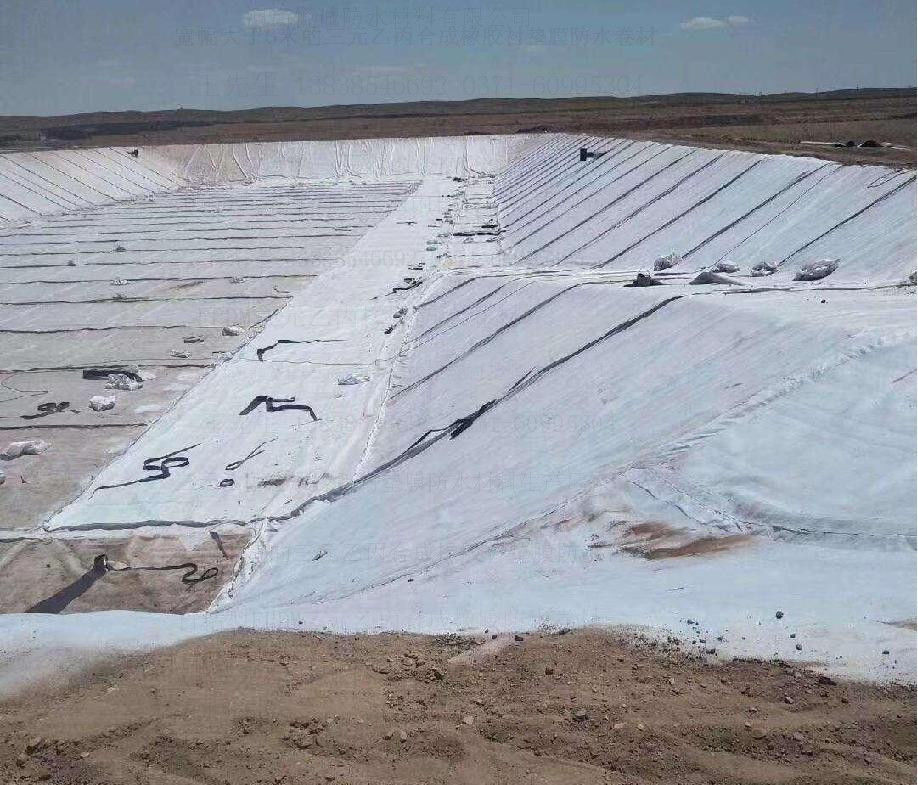

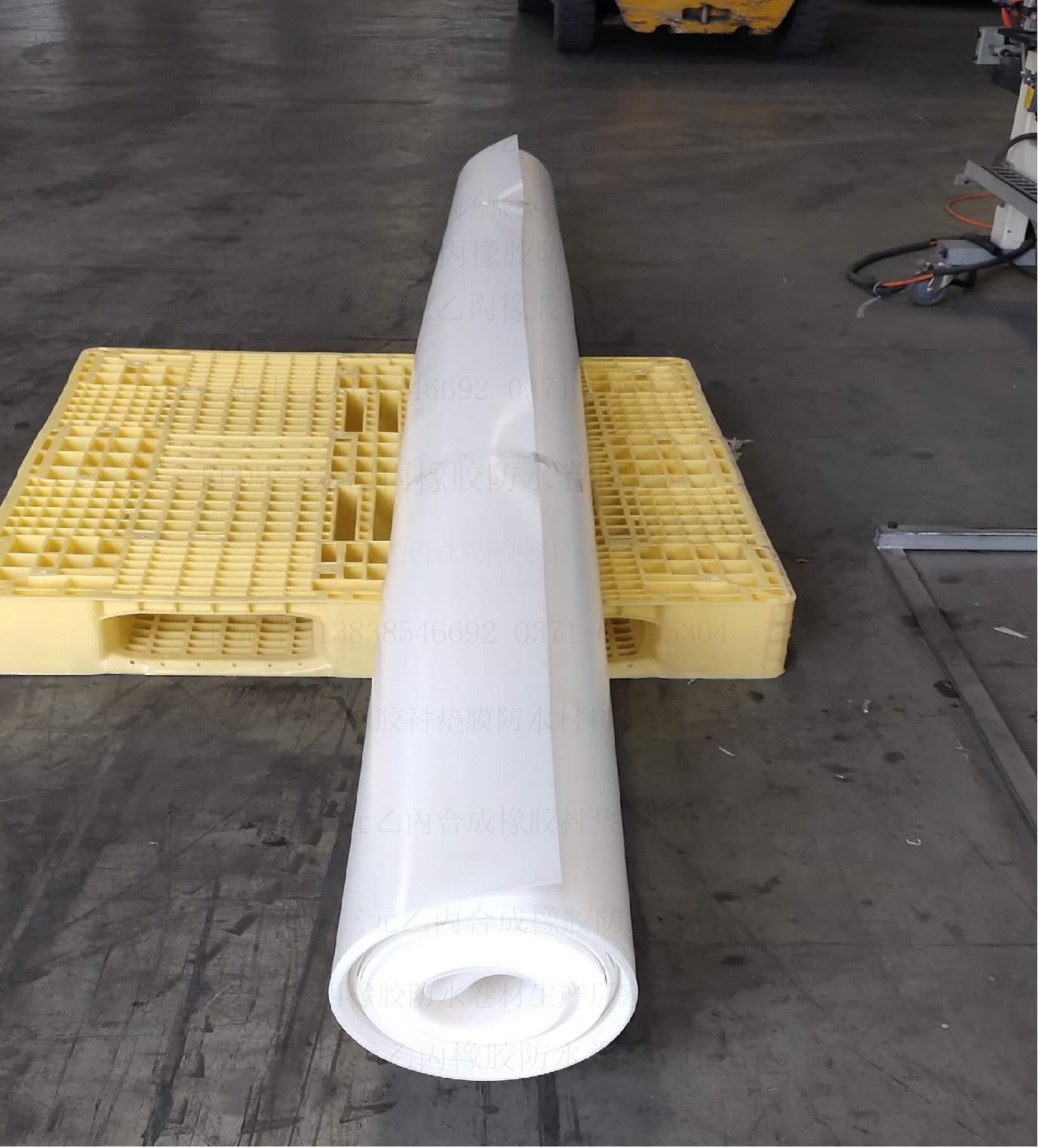

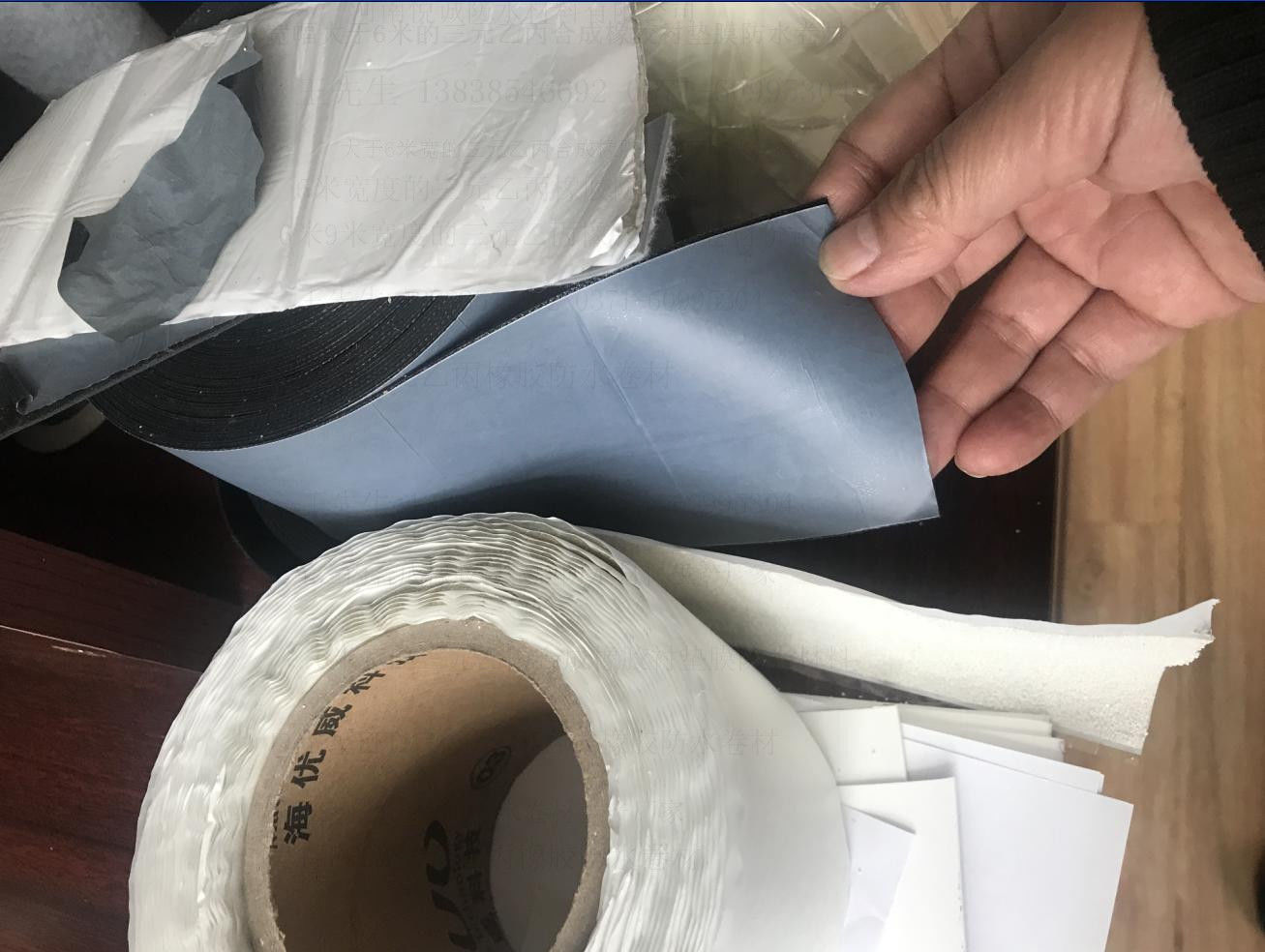

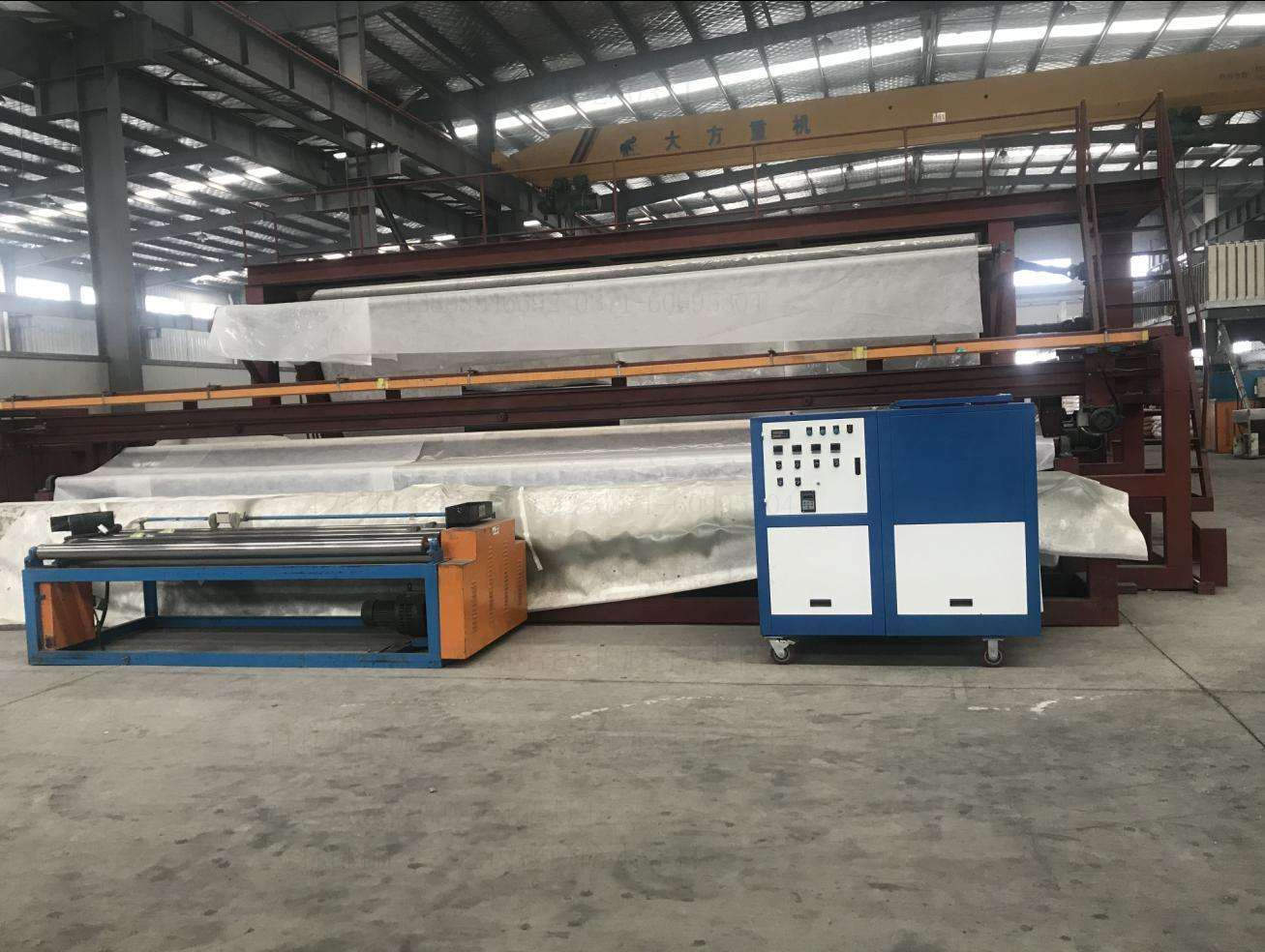

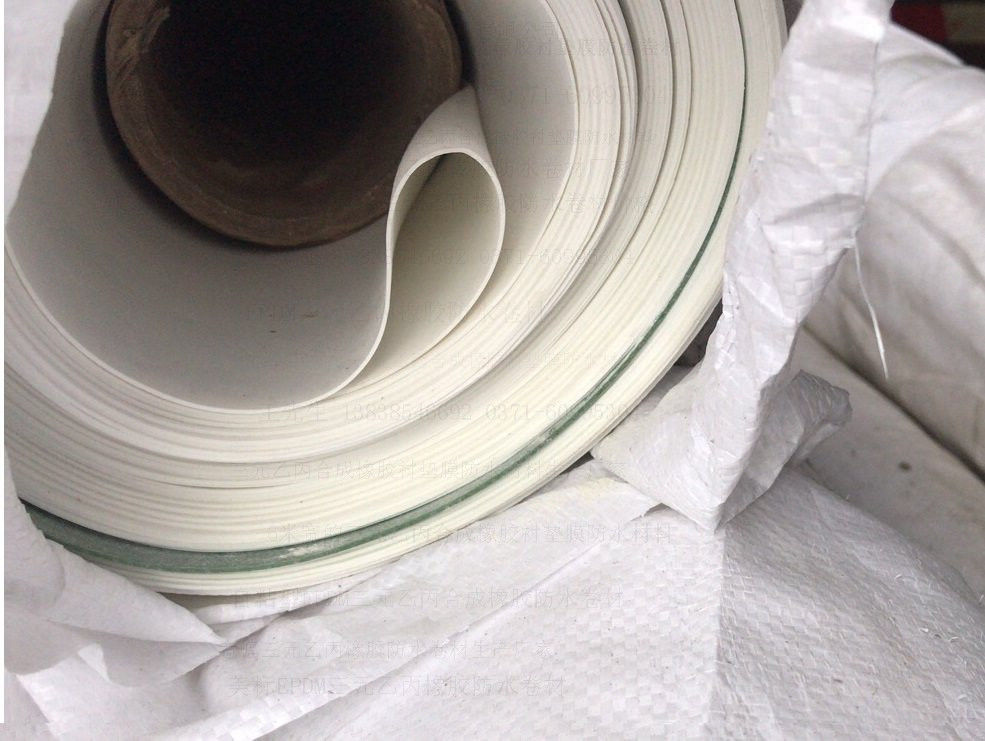

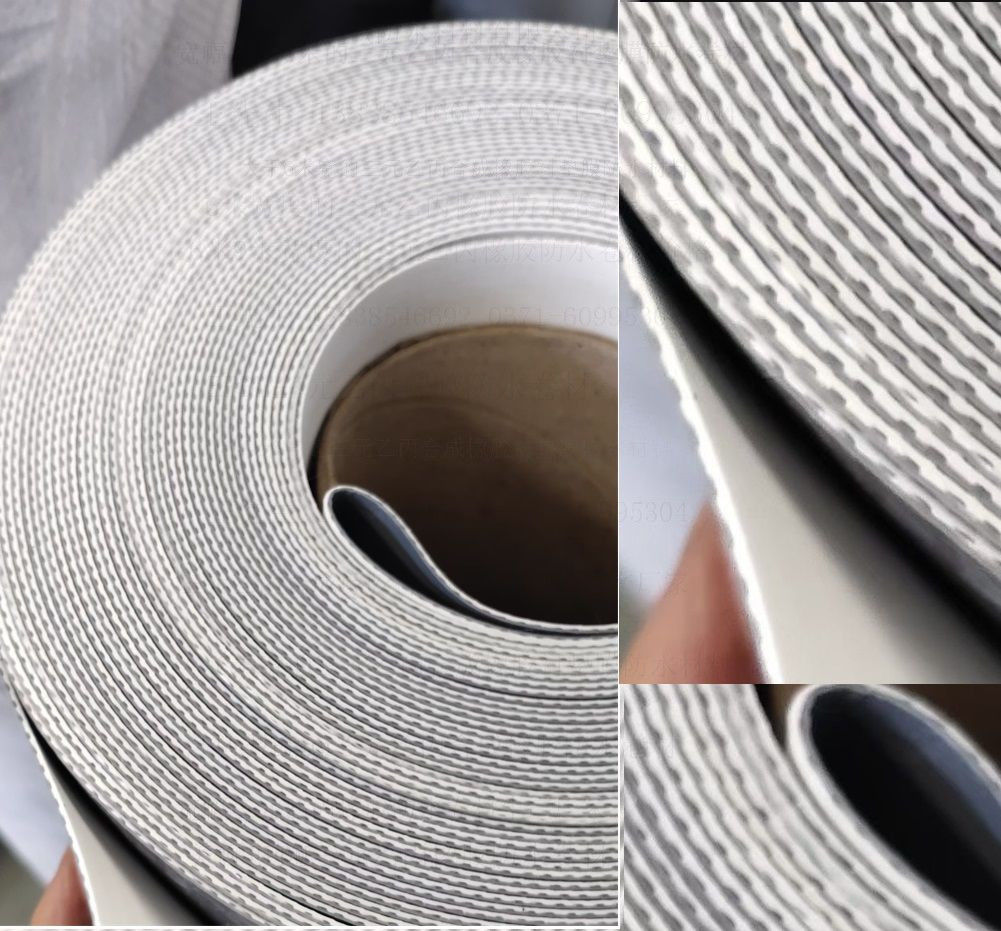

EPDM三元乙丙橡膠防水卷材作為建筑防水中的防水之王，隨著社會的進步及生產工藝及施工工藝的改進，就對工期和市場，有時可能不能冷粘，而是需要焊接型的三元乙丙橡膠防水大孩子材，那么可焊接三元乙丙橡膠防水卷材有可以焊接的嗎？這就需要去找焊接型三元乙丙橡膠防水卷材的廠家河南悅誠防水材料有限公司了。走了，去采購河南悅誠防水材料有限公司生產的可焊接型的三元乙丙橡膠防水卷材了。 由河南悅誠防水材料有限公司研制的可焊接三元乙丙防水卷材，是世界先進的防水材料之一，其既具有三元乙丙橡膠的優良的耐候性、耐老化性；搭接縫還可以熱空氣焊接，克服了三元乙丙卷材膠粘施工的復雜性，使接縫更為牢固防水質量更為可靠。 悅誠公司引進一種新的技術,以硫化三元乙丙橡膠卷材為主要材料,采用未硫化三元乙丙橡膠條作為中間過渡材料,進行卷材接寬硫化操作,該技術為國內首創。試驗設備選用平板硫化機,采用正交試驗法,分別按照不同的壓力、溫度和硫化時間進行了對比試驗,確定了在硫化壓力2.0MPa、硫化溫度200℃、硫化時間360s的工藝參數條件下,卷材接寬硫化綜合性能最理想。參照平板硫化機的原理,按照15m幅寬的規格,從總體結構、加熱控制、液壓傳動、安全防護等方面展開研究,研制了該寬幅卷材生產所用的加工設備,在工廠內進行硫化接寬預制加工,生產出長、寬尺寸分別達到3米和60米的寬幅三元乙丙橡膠硫化卷材,大大減少了施工現場卷材搭接縫的數量,大幅降低了使用過程中的滲漏幾率,同時也提高了現場施工效。 由于膠粘劑和配套產品的綜合造價大大高于EPDM卷材本身，導致絕大部分工程施工都使用了國內廠家耐候性及耐水性差的膠粘劑，在保修期內出現卷材搭接部位頻繁翹邊、滲漏。 河南悅誠防水材料有限公司的焊接三元乙丙卷材及其應用系統是經過多年的潛心材料研發，借鑒國外先進的安裝工藝技術及5年以上的實際大型工程應用測試的非常完善、安全、成熟的防水產品。 主要特性 物理機械性能穩定、耐久性和抗老化能力好，其耐油耐溶劑性能與通用型氯丁橡膠不相上下。 良好的耐熱性以及耐寒性，可在（– 60—150℃）范圍內使用。 很高的撕裂強度及延伸率，對建筑物的收縮或開裂的適應能力強。 比重輕，外觀質量均勻，具有較好的柔軟性和彈性。 焊接性好，材料之間可以直接焊接，有利于保證焊縫的質量。焊接后形成整體的防水層。 尺寸穩定性好，加熱收縮量很小，變形很小，保持施工時的良好狀態。 環保型。在生產、施工和使用過程中均不產生有害物質，并且可以回收利用，不會產生建筑垃圾。 規格型號 鑒于傳統材料寬度只有1米的現象，我公司引進先進的生產設備，對于可焊接型三元乙丙橡膠防水卷材生產的寬度，從3米寬到15寬，長度從20到60米不等，完全可以根據你的需要為你量身訂做生產，只要你的需要我們就盡量滿足。 幅寬：3m、6m、9m、12m、15m 長度：20m、30m、40m、50m、60m 厚度:1.0mm、1.2mm、1.5mm 執行標準 YC可焊接型三元乙丙橡膠防水卷材 Q/0783YC009-2016 焊接工藝 施工時一般采用平面空鋪法\立面機械固定或滿粘法并配套獨特的熱風焊接工藝。復雜的防水施工部位，要以專用的配套設備及特質配件組合施工。 施工時，首先要進行預鋪，把卷材自然平鋪于放線的基層表面（先不粘接），要求平整順直，不得扭曲。 卷材之間的縱向搭接寬度為50mm，橫向寬度為20mm，焊接時，焊嘴與焊接方向成45°角，壓輥與焊嘴垂直并保持5mm左右距離，根據卷材厚度調節焊速，滾壓不宜過快。 使用焊嘴寬度20mm的小焊嘴施焊，一般為兩道，焊接溫度一般控制在250-300℃，每道焊接有效寬度為15～20mm；使用焊嘴寬度大于40mm的大焊嘴施焊，一般為一道，焊接溫度一般控制在250-300℃，每道焊接有效寬度為25mm。 具體做法是：將兩片卷材搭接成40～50mm有效焊接寬度，通過焊嘴在搭接處吹出熱風加熱，要求焊接從流水坡度的下坡開始，以防卷材在鋪設焊接時，發生歪斜現象。當焊嘴出口溫度250-280℃時，可使防水卷材邊緣達到捏合狀態，其間焊接漏焊不超過去1%m。同時用壓輥加壓，將兩片卷材熔為一體。在焊接平面直線時，用自動焊接機，連續焊接；立面、圓弧線用手動焊槍間斷焊接。焊接后，卷材要輕輕撫平。
|
