聚酯纖維

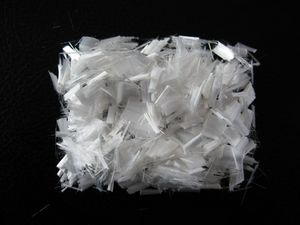

聚酯纖維是專為瀝青混凝土研發(fā)生產(chǎn)的抗裂增強新材料，它是采用100%改性聚酯合成材料，經(jīng)獨特工藝加工而成的束狀合成纖維，具有強度高、耐腐蝕、耐高溫、化學穩(wěn)定性強，與瀝青握裹力強等優(yōu)點,加入瀝青混凝土中，經(jīng)攪拌可形成數(shù)量巨大的纖維單絲的立體分布，起到加筋和橋接的作用,有效的提高瀝青混合料的力學性能，防止瀝青混凝土的開裂。
■ 物理參數(shù)
|
纖維類型 |
束狀單絲 |
密度 |
1.36～1.4g/cm3 |
|
當量直徑 |
20±5 μm |
長度 |
4、6、12mm
可根據(jù)用戶要求任意切割 |
|
抗拉強度 |
≥500MPa |
高溫收縮率 |
≥15% |
|
斷裂伸長率 |
≥15% |
抗酸堿性 |
極高 |
|
熔點 |
≥250℃ |
燃點 |
約554℃ |
■ 主要功能：
● 改善瀝青混凝土的高溫穩(wěn)定性
● 改善瀝青混凝土的低溫抗裂性
● 改善瀝青混凝土的抗疲勞性能
● 可明顯的改善瀝青混凝土的水穩(wěn)性，抗剝落性，耐磨性和耐久性，有效的抵抗反射裂縫的產(chǎn)生，從而大大的提高路面的質(zhì)量，延長路面的使用壽命
● 可有效的提高抗拉、抗壓、抗剪切以及抗沖擊強度
■ 應用領域：
● 新建瀝青混凝土路面面層
● 舊瀝青混凝土路面罩面（黑+黑）
● 舊水泥混凝土路面罩面（白+黑）
● 路面的缺陷修補、冷補、灌縫
● 鋼結構橋梁鋪裝瀝青面層
● 機場跑道、橋面防水層
■ 使用說明
● 建議摻量：根據(jù)交通流量的大小，建議纖維的摻加量（以每噸瀝青混合料為基準）
● 基本包裝：2.5kg/包，30kg/袋（可根據(jù)客戶要求提供最佳包裝規(guī)格）。
● 用于高等級公路
|
交通密度（晝夜交通量） |
摻加量 |
|
﹤3000 |
1～2 kg/噸 |
|
3000～8000 |
2.5～4 kg/噸 |
|
﹥8000 |
4 kg/噸 |
● 用于橋面鋪裝
■ 施工工藝：
加纖維瀝青混凝土的施工方法與傳統(tǒng)瀝青混凝土的施工基本相同，分為進場材料檢驗、拌和設備的選型、拌和、運輸、攤鋪和碾壓一個工序進行，但也存在區(qū)別，現(xiàn)對加纖維瀝青混凝土與傳統(tǒng)的瀝青混凝土施工工藝的不同點進行介紹。
● 加纖維瀝青混凝土拌和設備的選取注意事項
① 由于纖維的加入，須延長干拌、濕拌時間以使纖維均勻裹覆礦料，拌和設備的生產(chǎn)能力將下降20%～30%，尤其對于我國北方的一些省份，冬季氣溫很低，而通車時間往往定在冬季。這樣客觀上就確定了瀝青面層完工，即必須在氣溫轉(zhuǎn)冷前完成瀝青表面層施工。拌和設備生產(chǎn)能力的下降導致施工周期延長，造成施工延期，天氣變冷對于保證壓實度和平整度十分不利，所以進行施工計劃時須考慮拌和設備拌和能力或加快底基層、基層施工，為瀝青面層施工留出充分、合理的施工時間。這些因素在進行施工計劃時須考慮在內(nèi)。
② 對于傳統(tǒng)的連續(xù)式拌和設備，須增加專門的纖維添加設備，并且由于纖維占混合料的比重很小，設備的精度將是影響拌和質(zhì)量的一個重要方面，纖維摻加的不均勻還會導致混合料的用油量偏大或偏小，影響工程質(zhì)量，所以，宜采用傳統(tǒng)的間歇式拌和設備，采取人工方式投放纖維，這樣經(jīng)濟性好、操作簡便，應對投料工人進行嚴格要求，避免多投、漏投。
● 加纖維瀝青混凝土拌和要求
① 確定每盤熱料倉的配合比，計算出每盤混合料的質(zhì)量，根據(jù)目標配合比確定的纖維用量計算每盤混合料中須投放的纖維質(zhì)量，然后按此質(zhì)量對進場的纖維進行分裝，包裝袋采用市場上常見的聚乙烯塑料袋即可。分裝過程中，保證稱量的準確性；
② 瀝青混合料應按設計瀝青用量進行試拌，試拌后取樣進行馬歇爾試驗，并將其試驗值與室內(nèi)配合比試驗結果進行比較，驗證設計瀝青用量的合理性，必要時可作適當調(diào)整；
③ 確定適宜的拌和時間。對于普通的瀝青混合料，間歇式拌和設備每盤拌和時間為30～60秒，加入纖維后，會使拌和時間延長10～15秒，推薦的拌和時間為干拌25～30秒，濕拌30秒，以混合料拌和均勻，纖維和瀝青混合料裹覆良好為準；
④ 確定適宜的拌和與出廠溫度。瀝青（均指石油瀝青，下同）的加熱溫度宜為130℃～160℃，加熱不宜超過6小時，且當天加熱宜當天用完，不宜多次加熱，以免老化，砂石加熱溫度為140℃～170℃，礦分不加熱。瀝青混合料的出廠溫度宜為130℃～160℃，當使用改性瀝青時，應比上述溫度的高限再提高10℃～15℃，纖維的摻加不必進行溫度調(diào)整。
● 加纖維瀝青混凝土壓實注意事項
① 壓實程序分為初壓、復壓和終壓三道工序。初壓的目的是整平和穩(wěn)定混合料，同時為復壓創(chuàng)造有利條件，是壓料的基礎，因此要注意壓實的平整性；復壓的目的是使混合料密實、穩(wěn)定、成型，混合料的密實程度取決于這一道工序，因此必須與初壓緊密銜接，且一般采用重型壓路機；終壓的目的是消除輪跡，最后形成平整的壓實面，因此這道工序不宜采用重型壓路機在高溫下完成，否則會影響平整度。
② 初壓時用6～18噸雙輪壓路機或6～10噸振動壓路機（關閉震動裝置）壓兩遍，初壓后檢查平整度、路拱，必要時予以修整。如在碾壓時出現(xiàn)推移，可待溫度稍低后再壓；如出現(xiàn)裂紋，應檢查原因及時采取措施糾正。復壓時用10～12噸三輪壓路機、10噸振動壓路機或相應的輪胎壓路進行，宜碾壓4～6遍至穩(wěn)定和無明顯輪跡。終壓時用6～8噸振動壓路機（關閉震動裝置）壓2～4遍，以消除輪跡。加纖維后的瀝青混合料粘稠度增大，應在上述普通瀝青混合料碾壓遍數(shù)基礎上增加1～2遍，或者提高攤鋪和碾壓溫度，壓路機緊跟攤鋪機，避免溫度下降過多，才能達到預期的壓實效果。
■ 注意事項：
● 同盛科技聚酯纖維的存放防止陽光長時間直接照射。
